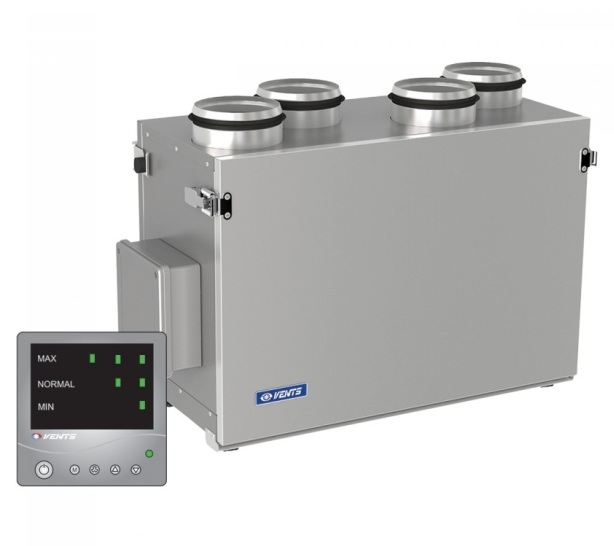

CENTRALA WENTYLACYJNA
VUT 200 V MINI EC

TEGO PRODUKTU NIE WYSYŁAMY ZA POBRANIEM
OPIS:
Centrala wentylacyjna z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach różnego typu z jednoczesnym oczyszczaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, i usuwa z nich powietrze zanieczyszczone. Powietrze zużyte, za pośrednictwem krzyżowego wymiennika płytowego ogrzewa powietrze świeże, nawiewane do pomieszczeń.
Wykorzystanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy przy jednoczesnym zachowaniu wysokiej sprawności i niskiego poziomu hałasu. Wszystkie modele, przystosowane są do łączenia z okrągłym przewodem wentylacyjnymi o nominalnej średnicy: 100, 125 mm.
WARIANTY:
VUT V MINI – modele z wentylatorami z EC silnikiem i pionowym wyprowadzeniem króćców.
VUT H MINI – modele z wentylatorami z EC silnikiem i poziomym wyprowadzeniem króćców.

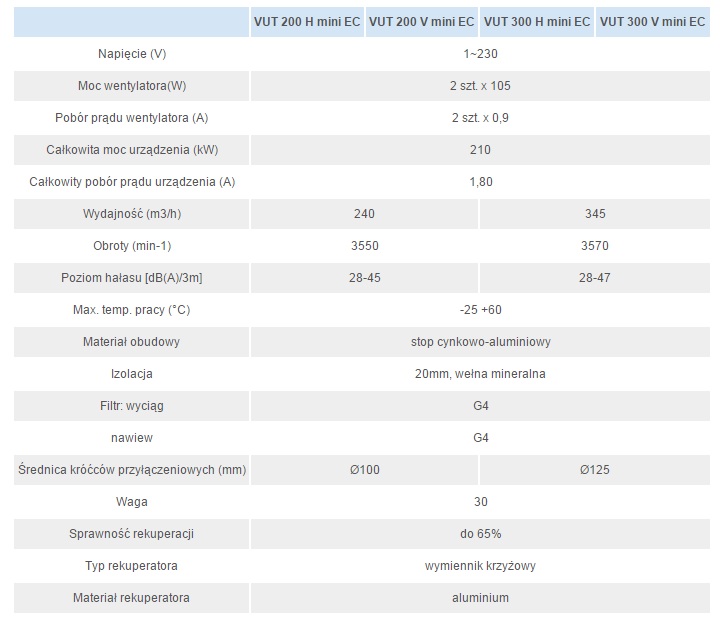

DANE TECHNICZNE:

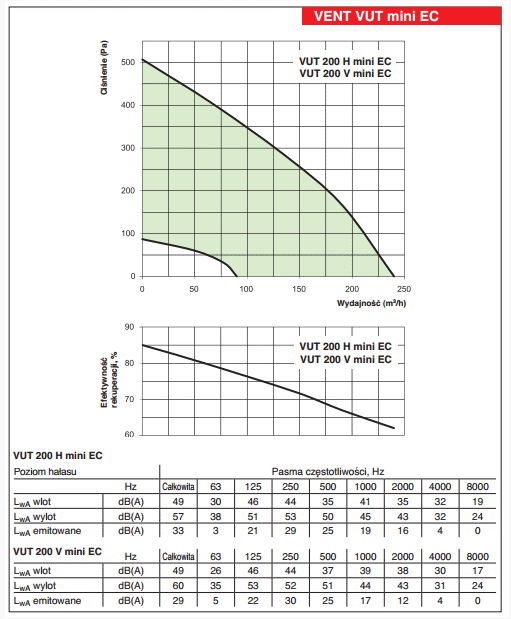

WYKRES:

Obudowa:
Obudowa centrali wykonana jest ze stopu aluminiowo-cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, o grubości 20 mm.
Filtr:
Centrala wentylacyjna wyposażona jest w filtry o klasie filtracji G4.
Wentylatory:
W centrali zastosowano silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem z łopatkami zagiętymi do przodu.
Na dzień dzisiejszy tego typu silniki są najlepszym rozwiązaniem w dziedzinie oszczędzania energii.
Silniki EC charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum prędkości obrotów.
Główna zaletą silników EC jest jego wysoki KDP ( osiąga 90%)
Wymiennik ciepła:
Centrala wyposażona jest w krzyżowy wymiennik ciepła wykonany z aluminiowych płyt. Na okres letni, kiedy nie zachodzi potrzeba odzysku ciepła, wymiennik krzyżowy można zastąpić wkładem letnim (nie wchodzi on w skład kompletu). Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. W przypadku spadku temperatury do poziomu, który grozi zamarznięciem urządzenia, wbudowany termostat wyhamowuje lub całkowicie wyłącza wentylator nawiewowy. Pracujący sam wywiew podgrzewa wymiennik płytowy i po podniesieniu temperatury powyżej krytycznej, uruchamiany jest ponownie wentylator nawiewny, a cały układ powraca do normalnej pracy.
Sterowanie:
Włączenie urządzenia i sterowanie jego wydajnością odbywa się za pomocą regulatora obrotów silnika R-1/010 , dla silników EC który pozwala płynnie sterować prędkością obrotową wentylatorów.
Montaż:
Centralę wentylacyjną można przymocować do pod-łoża lub sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować tak w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi o średnicy: 100, 125 mm. Urządzenie należy zamontować w taki sposób, aby zapewnić swobodny odpływ skroplin. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca dla obsługi serwisowej.
